EL SISTEMA DE CONSTRUCCIÓN INDUSTRIALIZADO MÁS EFICIENTE DEL MERCADO
Piscinas y vasos prefabricados
EL VASO MÁS EFICIENTE quîckpool
TRANSPORTABLES Y COMPLETAMENTE PERSONALIZABLES
.jpg)
.png)
.png)
TRANSPORTABLES
100 % transportables donde tu elijas, y con las terminaciones que prefieras desde una vaso a una piscina
.png)
PERSONALIZABLES
Elige entre nuestro catalogo, o crea tu oasis personal, la decisión es tuya
.png)
RESISTENTES
Fabricadas materiales de alta calidad que garantizan una durabilidad del vaso de hasta 50 años
.png)
SIN OBRAS Y PERMISOS

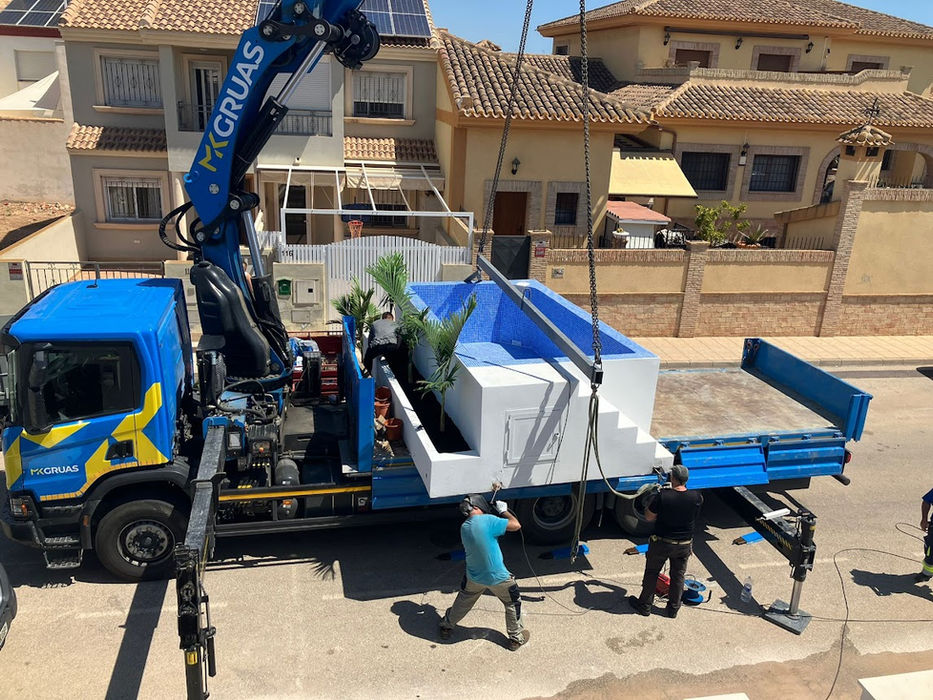

Enviamos y montamos tu piscina en un día, sin esperas ni molestias para ti, así como si necesidad de permisos
.png)
RAPIDEZ DE EJECUCIÓN E IMPERMEABLES
Nuestro proceso industrializado permite una fabricación de piscinas más rápida que las de obra, además de 100% impermeabilizadas
.png)
SIN MANTENIMIENTO Y GARANTIZADA
Disfruta de una piscina auto eficiente, y con mínimos cuidados
CATÁLOGO DISEÑOS quîckpool
LEELO AQUÍ
NUESTROS PROYECTOS
BASTIDOR INFERIOR
En primer lugar comenzamos con la fabricación de un bastidor metálico inferior compuesto por perfiles de acero laminado de sección cuadrada, que deberá asumir las medidas máximas exteriores del diseño de la piscina. El diseño puede contemplar diferentes opciones, como por ejemplo componerse únicamente del vaso contenedor de agua o incluir también una plataforma exterior con escaleras, compartimentos para albergar instalaciones, etc.
El bastidor contempla ser la base de todas estas superficies. Por el interior del bastidor metálico perimetral, se disponen los restantes elementos metálicos, paralelos y distanciados entre si 1,00 m, a ejes, de manera que coincidan con la parte inferior de la junta entre paneles de suelo, permitiendo su fijación y atornillado. Se deberá ajustar el diseño, para una correcta distribución y asegurando el apoyo de todo el panelado. Dependiendo del ancho del bastidor, se dispondra un elemento central rigidizador como el de la figura.

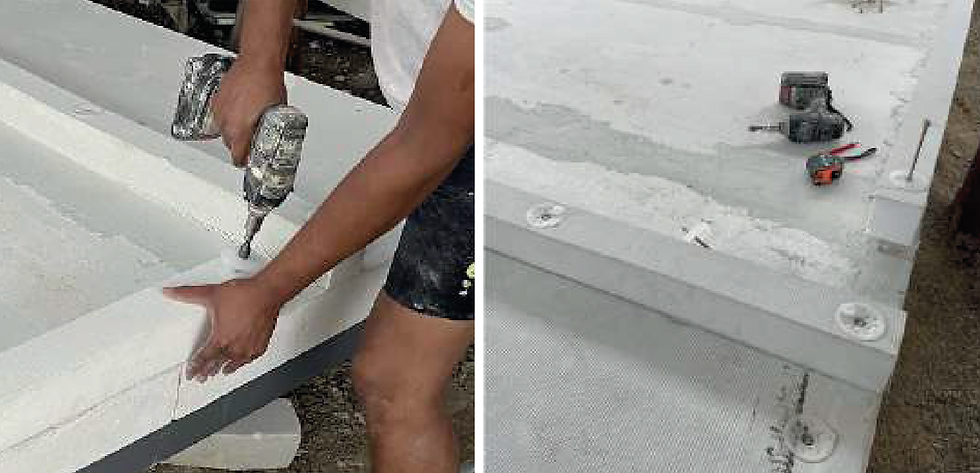

FIJACIÓN MECÁNICA DE PANELES DE SUELO
Posteriormente, los paneles se fijarán mecánicamente mediante la tornillería correspondiente según el espesor de panel. Se colocarán generalmente tornillos cada 50cm para una correcta sujeción de panel.
BASE DE COMPRESIÓN
Para consolidar el apoyo del suelo de la piscina sobre el terreno, se colocan piezas de EPS en los recuadros que quedan entre los diferentes elementos mentálicos. Estas piezas tienen el mismo espesor que la sección de perfiles utilizada para que todo el conjunto quede a la misma altura.
COLOCACIÓN DE PANELES DE SUELO
TRATAMIENTO DE JUNTAS quîckfiber + quîckmôrtar
Como es habitual en el sistema quîckplâck, se hará el correspondiente tratamiento de juntas, aplicando quîckfîber y quîckmôrtar en la cara superior de todos los elementos metálicos del bastidor para la perfecta unión química y mecánica de los futuros paneles de suelo de la piscina con el propio bastidor. Para la unión con la base de presión (paneles intersticiales de poliestireno) se empleará únicamente quîckmôrtar.
TRATAMIENTO DE JUNTAS quîckmôrtar + quîckfîber
De nuevo llevaremos a cabo el tratamiento de juntas superior con nuestros quîckfîber y quîckmôrtar para tratar las juntas de unión entre paneles (bandas de 10 cm). Perimetralmente, además, dispondremos quîckmôrtar para el próximo recibido de los listones de refuerzo de la base de las paredes del vaso. Tales listones los describiremos a continuación.
PIEZA DE REFUERZO PARA LA BASE DE LOS PANELES DE PARED
A modo de refuerzo de las futuras paredes que conforman el vaso de la piscina se colocarán listones de EPS zunchados (ver siguiente paso) de medida aproximada 50x50cm fijados química y mecánicamente al bastidor inferior.
DETALLE DE PIEZA DE REFUERZO
ZUNCHADO Y TRATAMIENTO DE JUNTAS CON quîckmôrtar + quîckfîber
Tras la colocación de la pieza de refuerzo se lleva a cabo el tratamiento de juntas y el zunchado correspondiente con quîckfîber y quîckmôrtar , cubriendo toda la pieza y prologándose 10 cm más allá del listón como solape con el material adyacente, ya sea panel de suelo (por el interior) o bastidor metálico (por el exterior), según el caso. Además, se prepara la superficie con quîckmôrtar adhesivo para recibir los paneles de pared.
DETALLE 1. TRATAMIENTO DE JUNTAS CON BASTIDOR CONCORDANTE
DETALLE 2. TRATAMIENTO DE JUNTAS CON BASTIDOR NO CONCORDANTE
Aplicación de quîckmôrtar y quîckfîber en todas las aristas interiores y exteriores de unión de los nuevos paneles. El tratamiento consiste en la aplicación de quîckmôrtar y quîckfiber superficial en todas las aristas interiores y exteriores de unión de los nuevos paneles, extendiéndose 10cm a ambos lados de la junta para reforzar la unión; además se aplica quîckmôrtar intersticial entre testas de panel. Para toda la parte inferior, se hará un tratamiento de juntas continuo por toda la base de manera que se cubra bastidor metálico, panel de suelo, refuerzo de la base y 10 cm de extensión por el panel de la pared.
ESQUEMA DE UNIÓN Y ENCAJE PARED-REFUERZO INFERIOR
Se deben preparar los paneles de pared recortando la zona exterior de la parte de la base a medida para que encajen con la pieza de refuerzo previamente instalada en el suelo.
PREINSTALACIÓN BÁSICA
Se deben dejar preparados los espacios para el paso de instalaciones, así como las aperturas oportunas para impulsores de agua, retornos, luces, y demás. Debe tenerse en cuenta la posición de las mismas considerando que la máxima presión de agua se encuentra en la parte inferior del vaso, por lo que las rozas deben ir en la parte superior. Tras abrir las rozas se pasarán tuberías y codos y posteriormente se procederá a cerrarlas para continuar la fabricación de la piscina.
COLOCACIÓN DE PANELES DE PARED
A continuación se procede a la colocación de las paredes de la piscina. Estos, dependiendo del volumen de agua a contener serán de espesor variable, considerando 200mm como mínimo. Como en ocasiones anteriores, la unión de los paneles se realizará con el tratamiento de juntas típico (quîckmôrtar + quîckfiber).
TRATAMIENTO DE JUNTAS quîckfiber + quîckmortar
Aplicación de quîckmôrtar y quîckfîber en todas las aristas interiores y exteriores de unión de los nuevos paneles. El tratamiento consiste en la aplicación de quîckmôrtar y quîckfiber superficial en todas las aristas interiores y exteriores de unión de los nuevos paneles, extendiéndose 10cm a ambos lados de la junta para reforzar la unión; además se aplica quîckmôrtar intersticial entre testas de panel. Para toda la parte inferior, se hará un tratamiento de juntas continuo por toda la base de manera que se cubra bastidor metálico, panel de suelo, refuerzo de la base y 10 cm de extensión por el panel de la pared.

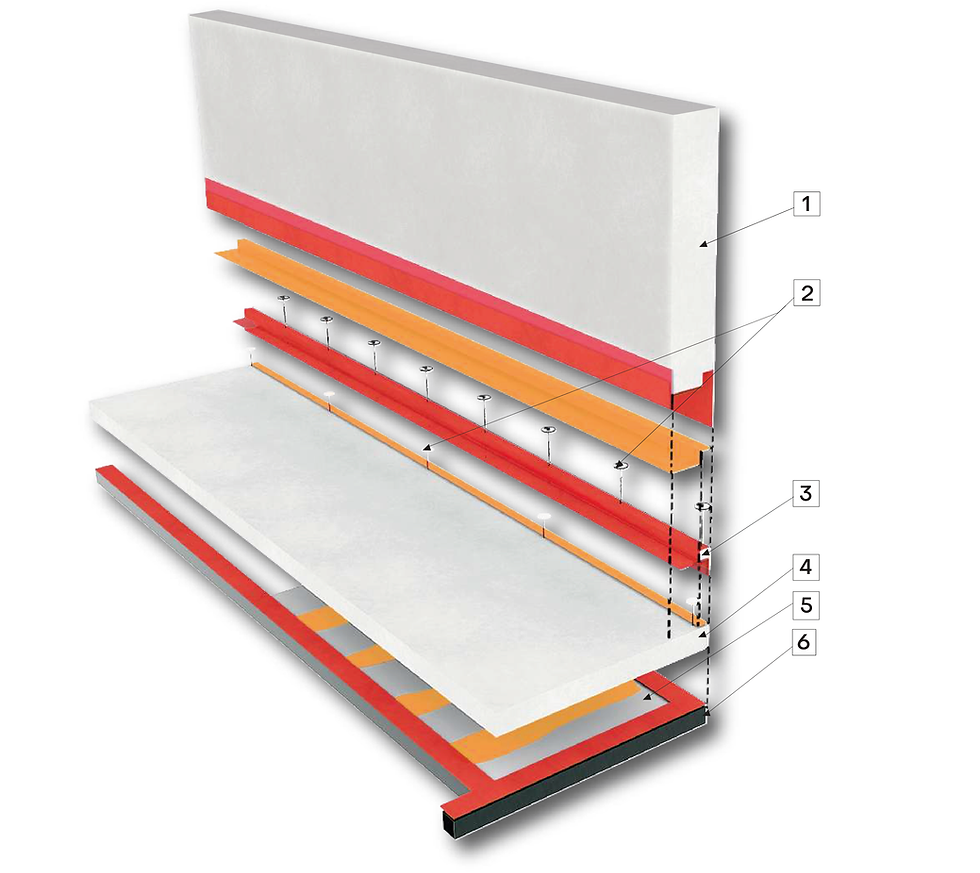

ESQUEMA AXONOMÉTRICO
PREINSTALACIÓN BÁSICA
Se deben dejar preparados los espacios para el paso de instalaciones, así como las aperturas oportunas para impulsores de agua, retornos, luces, y demás. Debe tenerse en cuenta la posición de las mismas considerando que la máxima presión de agua se encuentra en la parte inferior del vaso, por lo que las rozas deben ir en la parte superior. Tras abrir las rozas se pasarán tuberías y codos y posteriormente se procederá a cerrarlas para continuar la fabricación de la piscina.
TRATAMIENTO DE JUNTAS quîckmôrtar Y quîckfîber
Este tratamiento de juntas deberá ser extremadamente cuidadoso para evitar la flotabilidad de los elementos añadidos. Además del típico tratamiento de juntas, se deberá aplicar un tratamiento de quîckmôrtar y quîckfîber en toda la superficie de los elementos recientemente añadidos para conseguir unificar su textura con el resto de elementos de la piscina.
COLOCACIÓN DE LISTONES TRIANGULARES INTERIORES
Como refuerzo en todas las aristas cóncavas interiores (tanto horizontales como verticales) se colocarán listones de EPS de sección triangular zunchados para un reparto más equilibrado de esfuerzos en tales uniones.
TRATAMIENTO DE JUNTAS quîckmôrtar Y quîckfîber
Se aplicará tratamiento de juntas con quîckmôrtar y quîckfîber a los elementos anteriormente descritos, contemplando 10cm de superficie de unión con las paredes de la piscina.

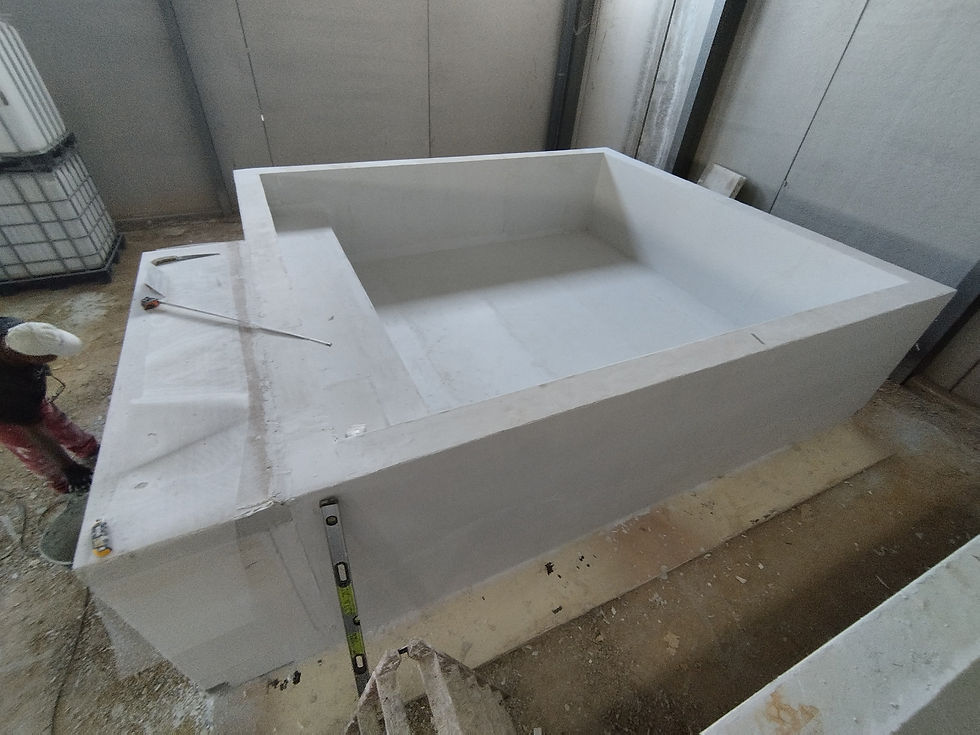

REVESTIMIENTO EXTERIOR CON quîckmôrtar y quîckfîber
Para reforzar el vaso y darle unidad al conjunto se zunchará toda la superficie con una capa de quîckmortar y quîckfiber, solapando cada banda de malla tanto horizontal como verticalmente 20cm con la anterior.
REVESTIMIENTO EXTERIOR CON quîckmôrtar y quîckfîber
Para reforzar el vaso y darle unidad al conjunto se zunchará toda la superficie con una capa de quîckmortar y quîckfiber, solapando cada banda de malla tanto horizontal como verticalmente 20cm con la anterior.
REVESTIMIENTO EXTERIOR CON quîckmôrtar y quîckfîber
Para reforzar el vaso y darle unidad al conjunto se zunchará toda la superficie con una capa de quîckmortar y quîckfiber, solapando cada banda de malla tanto horizontal como verticalmente 20cm con la anterior.
IMPERMEABILIZACIÓN DEL VASO
Una vez está toda la pieza conformada, se procede a proyectar la impermeabilización con dos capas de quîckmôrtar imper dos capas de quîckmôrtar imper por la parte interior de las paredes del vaso, descendiendo 10cm por su cara exterior.
IMPERMEABILIZACIÓN DEL VASO
Una vez está toda la pieza conformada, se procede a proyectar la impermeabilización con dos capas de quîckmôrtar imper dos capas de quîckmôrtar imper por la parte interior de las paredes del vaso, descendiendo 10cm por su cara exterior.

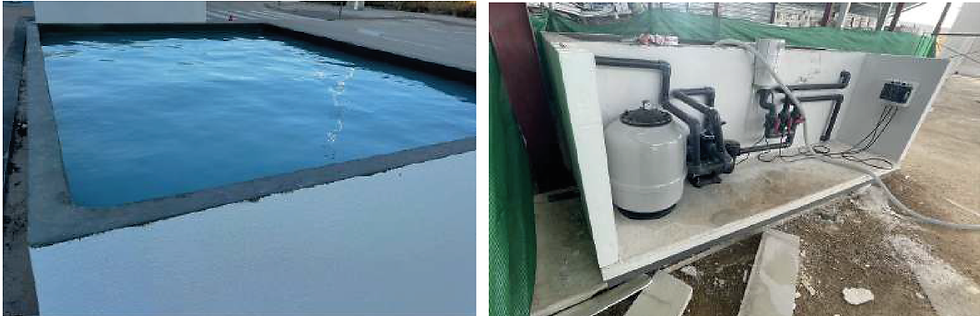

PRUEBAS DE ESTANQUEIDAD
Tras colocar el equipo de filtración pertinente se hacen pruebas de estanqueidad del vaso, comprobando así la correcta impermeabilización del mismo así como los junteados y sellados de los pasatubos. Posteriormente se dará el tratamiento de acabado final.

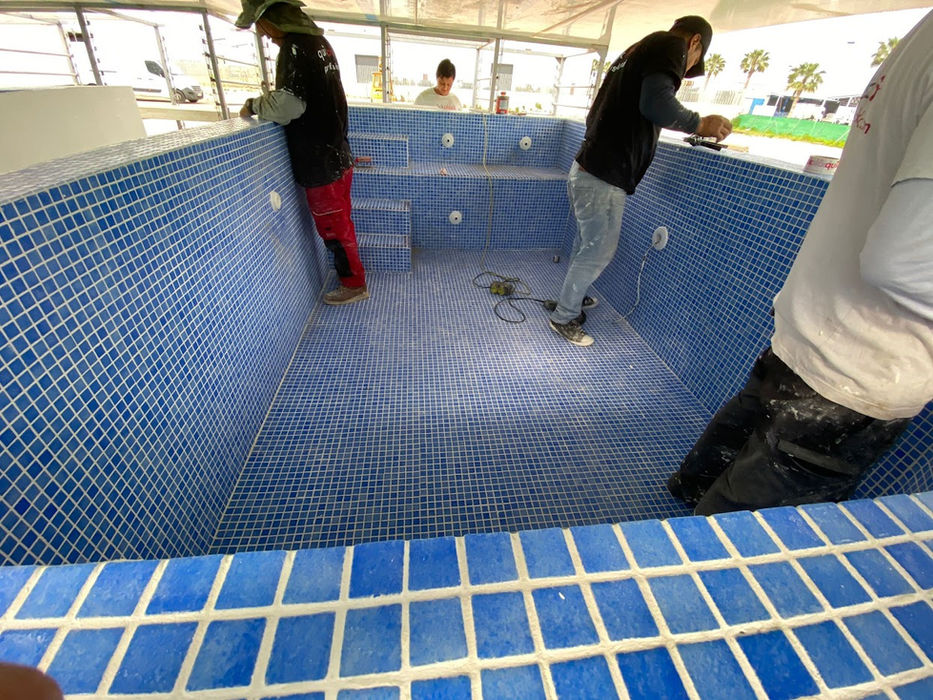

COLOCACIÓN DE MATERIALES DE ACABADO
