EL SISTEMA DE CONSTRUCCIÓN INDUSTRIALIZADO MÁS EFICIENTE DEL MERCADO
Módulos pre-industrializados

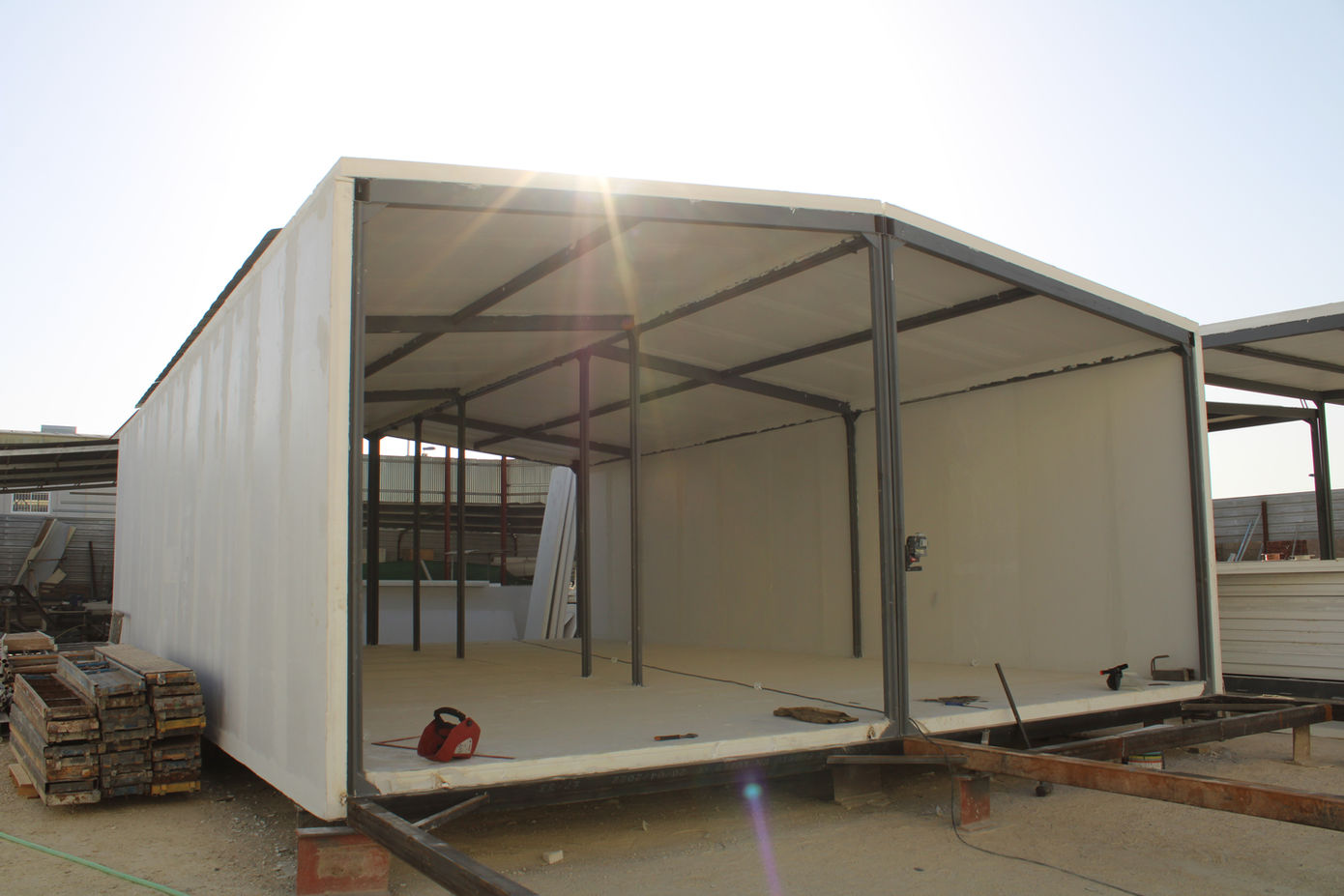

.jpg)
.jpg)
.jpg)
.jpg)
BASTIDOR INFERIOR
Iniciaremos con el forjado inferior. Esté consta de un bastidor de vigas exteriores sobre el cual se fijan las viguetas interiores paralelamente y a una distancia de 1m entre ejes, posteriormente se va a proceder a atornillar los paneles quîckplâck. Las medidas de los perfiles vendrán dados por el cálculo estructural realizado por la dirección facultativa
Bastidor inferior metálico estándar
Bastidor superior metálico. Vigas transversales sobre futuros pilares
¿CÓMO CONSTRUIMOS?
LEELO AQUÍ
PILARES
A continuación ejecutamos el soldado de los pilares al bastidor inferior. Los pilares son de perfil cuadrado que viene dado por el cálculo estructural. Aprovechamos también éste paso para establecer la pendiente de la cubierta teniendo en cuenta la altura de los pilares. En el caso de unión de dos módulos los pilares de encuentro quedarían duplicados.
Detalle pilares
Encuentro pilares varias plantas
BASTIDOR SUPERIOR
Forjado superior de cubierta. Éste consta de un bastidor de jácenas perimetrales y otro conjunto de jácenas transversales que descansan sobre los pilares. Las viguetas, en este caso, se disponen perpendicularmente a dichas jácenas transversales. Debido a que las cargas de cubierta son menores, podemos disponer las viguetas a mayor distancia entre sí.
Podemos observar también la pendiente de la cubierta elegida. En éste caso una cubierta plana con una pendiente entre 3% y 7%.
Bastidor superior

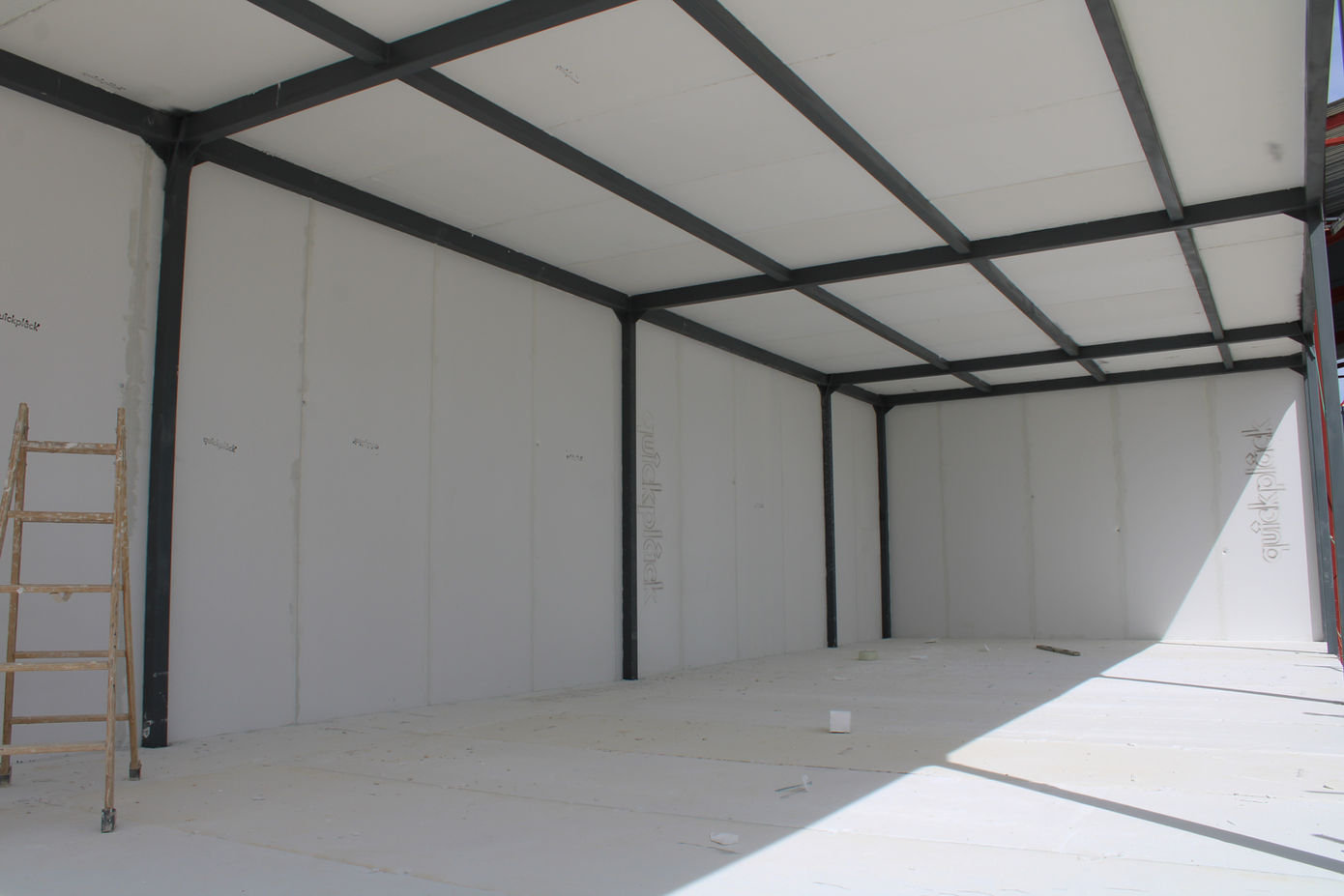

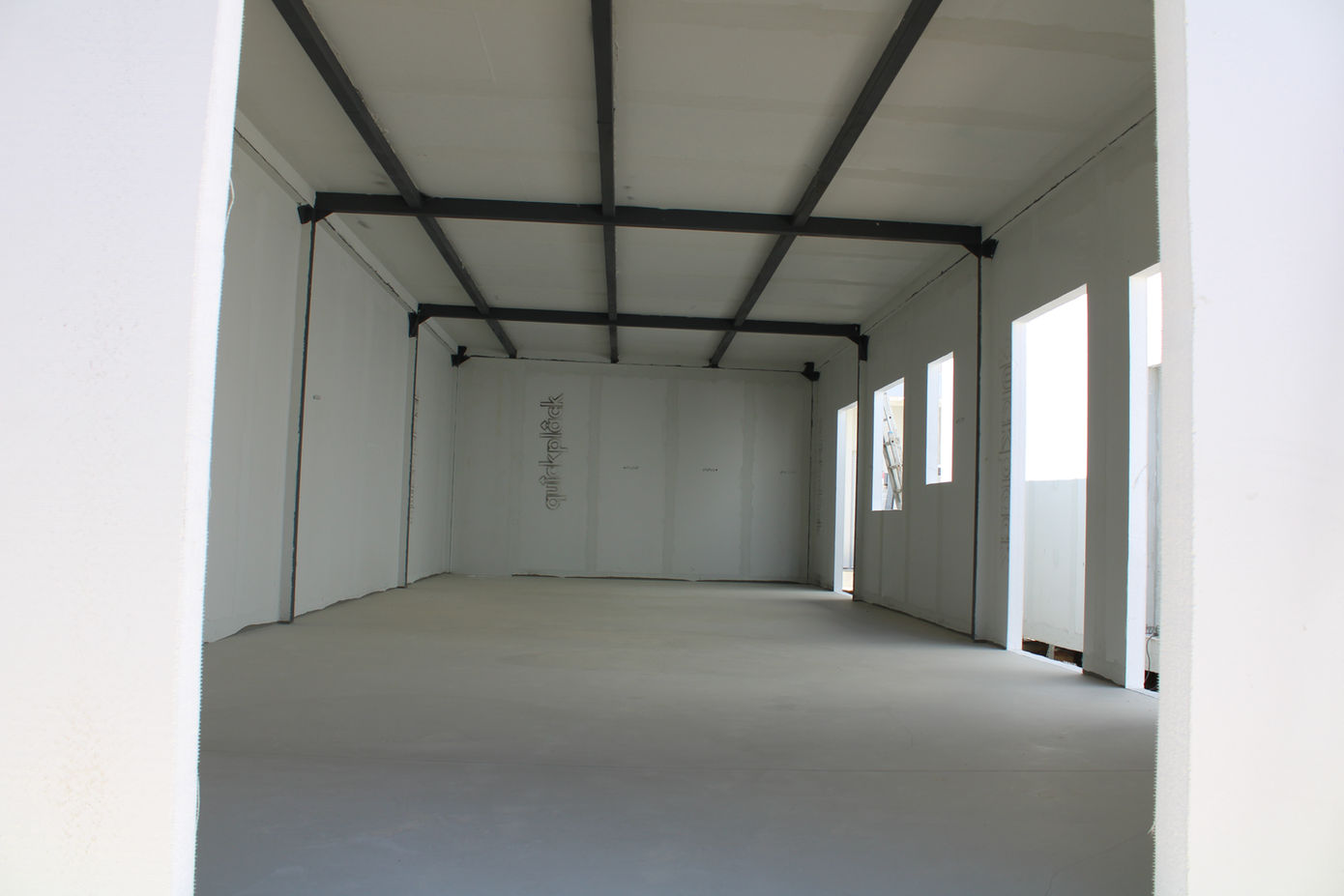

Bastidor superior por el interior del módulo
CARTELAS
Detalle cartelas triangulares
El tamaño viene dado por cálculo estructural
Tanto en el bastidor inferior como en el superior en el encuentro con los pilares vamos a disponer cartelas triangulares de refuerzo, colocándose éstas por las caras exteriores adyacentes de ambos elementos.
quîckmôrtar adhesivo BASTIDOR INFERIOR
Para la correcta adherencia de los paneles a la estructura se ejecuta en primer lugar una aplicación con quîckmôrtar en toda la superficie de bastidor de contacto con los paneles.
Detalle de colocación de quîckmôrtar
quîckfîber BASTIDOR INFERIOR
Después de colocar la capa de quîckmôrtar disponemos una tira de quîckfîber (malla de fibra de vidrio) sobre el mortero, dejando la malla embebida al pasar la llana
Detalle de colocación de quîckmôrtar y quîckfîber para la colocación de paneles en forjado inferior.
COLOCACIÓN PANELES SUELO
Después de la aplicación de quîckfîber y quîckmôrtar, dispondremos los paneles quîckplack de forma que la junta entre paneles quede encima de la vigueta. De esta manera aseguraremos el necesario tratamiento de juntas, donde de otra manera no sería posible. Siempre deberemos dar extrema importancia al tratamiento de juntas en el sistema constructivo quîckplâck
Detalle de mortero intersticial entre paneles
Detalle de colocación de paneles
ATORNILLADO DE PANELES DE SUELO
Despuesto de la fijación química con nuestro mortero quîckmortar, completáremos ésta con anclajes mecánicos mediante tornillería especial con tacos, para asegurar el anclaje correcto a la estructura metálica.
Detalle atornillado paneles
COLOCACIÓN DE PANELES DE TECHO
Colocamos los paneles quîckplâck transversalmente a las viguetas teniendo en cuenta que en los extremos de apoyo es posible que los paneles deban compartir una vigueta de apoyo.
Colocación paneles en cubierta
TRATAMIENTO DE JUNTAS. FORJADO INFERIOR
En el sistema constructivo quîckplâck el tratamiento de juntas siempre se realiza con una tira de malla quîckfîber embebida en quîckmôrtar, a caballo entre ambos paneles.
Se deberán tratar todas las juntas entre paneles y entre paneles y materiales distintos (estructura y todo tipo de encuentros).
Detalle tratamiento juntas
quîckmôrtar adhesivo | BASTIDOR SUPERIOR
Repetimos el procedimiento anterior (ver "quîckmôrtar ADHESIVO BASTIDOR INFERIOR"). En este caso no es necesaria la disposición de quîckfîber sobre las viguetas del bastidor superior ya que el tratamiento de juntas inferior del panelado sí será posible por ser accesible desde la parte inferior.
Sí que tendremos que aplicar quîckmôrtar y quîckfîber (como junta oculta) en la parte superior de las viguetas donde se encuentren dos paneles. En el caso de este módulo se dispondrá en la viga marcada con el punteado.
COLOCACIÓN PANELES FACHADA
La colocación de los paneles verticales será similar a la de los paneles horizontales. Preparando primero la superficie de contacto con ambos bastidores y entre los propios paneles con quîckmôrtar , seguido de tratamiento de juntas estándar entre paneles y entre paneles y estructura.
Detalle colocación de paneles
Debido a que podemos acceder a la parte inferior del techo del módulo, podemos ejecutar el tratamiento de juntas estándar sin tener que realizarlo previamente en la parte superior de las viguetas como en el forjado inferior.
2. TRATAMIENTO DE JUNTAS SUPERIOR BASTIDOR SUPERIOR
Detalle tratamiento de juntas
TRATAMIENTO DE JUNTAS FORJADO SUPERIOR
Tras la colocación de los paneles procedemos al tratamiento de juntas inferior y superior. Llevando especial cuidado en el encuentro de los paneles quîckplâck con la estructura, asegurando que quedan tratadas todas las juntas.
Detalle tratamiento de juntas en cubierta y detalle de pendiente
1. TRATAMIENTO DE JUNTAS SUPERIOR BASTIDOR SUPERIOR
Seguiremos la metodología habitual mediante la aplicación de quîckmôrtar y quickfiber en todas las juntas entre paneles
TRATAMIENTO DE JUNTAS Y MEDIAS CAÑAS EN CUBIERTA
En cubierta se hace el tratamiento de juntas ya comentado anteriormente (TRATAMIENTO DE JUNTAS FORJADO SUPERIOR). Sobre el tratamiento de juntas habitual entre el antepecho y el panel de cubierta se dispondrá la media caña (un listón de forma triangular adosado al ángulo que forman entre si el panel de antepecho y el panel de cubierta) y, posteriormente, se ejecutará un nuevo tratamiento de juntas entre ésta y antepecho y cubierta.
Detalle tratamiento de juntas cubierta
ATORNILLADO PANELES FACHADA
Una vez aplicado el adhesivo y colocados los paneles, procedemos a la sujeción mecánica mediante la tornillería habitual.
Detalle de atornillado de paneles
TRATAMIENTO DE JUNTAS INTERIOR
De nuevo llevaremos a cabo el tratamiento de juntas estándar ya mencionado anteriormente.
La importancia del tratamiento de juntas es extrema, es necesario llevar a cabo el tratamiento de juntas con quîckmôrtar y quîckfîber tanto en las juntas entre paneles como en las juntas entre estos y los elementos estructurales en contacto con ellos. Como norma general, siempre se hará tratamiento de juntas entre panel y cualquier otro material en contacto con él.
DETALLE: Ejecución tratamiento de juntas entre paneles y encuentros entre paneles y estructura
PANELES SOLARES Y PLACAS FOTOVOLTAICAS
Existe la posibilidad de dejar pre-instalados los montantes de las placas fotovoltaicas.
Detalle enganche placas solares a los ganchos de transporte
RECERCADO DE HUECOS
1. TACOS DE RECIBIDO DE CARPINTERÍAS. VENTANAS Y PUERTAS
Nuestros módulos pueden, si así lo desea el cliente, salir de fábrica con los huecos preparados para el recibido de ventanas y puertas. Para ello dispondremos en primer lugar de la instalación de tacos de madera embutidos en el jambeado que permiten el atornillado posterior de la carpintería correspondiente.
Todo ello siguiendo nuestra habitual metodología de trabajo con nuestros, ya mencionados, quîckmôrtar y quîckfîber
2-IMPERMEABILIZACIÓN DE RECERCADOS DE HUECOS
Igualmente, si así lo desea el cliente, podemos ejecutar la impermeabilización de todo el recercado del. hueco. Esta impermeabilización se lleva a cabo con nuestro quîckmôrtar IMPER , mortero impermeable y flexible de base cementosa y, como es habitual, con nuestra malla de fibra de vidrio quîck fîber.
Una vez instalada la carpintería se finalizará el proceso con el correspondiente sellado de la Junta carpintería-obra
PÉRGOLAS CON ESTRUCTURA INTERNA
El sistema quîckplâck admite la instalación de pérgolas (con o sin estructura) directamente ancladas a la estructura
Detalle enganche pérgolas con estructura interna
VUELOS Y PERGOLAS AUTOPORTANTES
Igualmente el sistema quîckplâck permite el diseño e instalación de vuelos y pérgolas de dimensiones determinadas sin necesidad de estructura de apoyo fuera de las capacidades mecánicas de nuestro panel.
Detalle pérgolas sin estructura internaestructura
CIMENTACIÓN
Sobre una losa de hormigón armado, según proyecto, se dispondrá una cámara sanitaria, para ello ejecutaremos los muretes de hormigón armado sobre los que apoyará el bastidor inferior del módulo. Deberán colocarse sobre dichos muretes placas de anclaje debajo de cada pilar y procederse posteriormente al soldeado del conjunto. Esto dota de transportabilidad a nuestro módulo dado que, en el extremo caso, de querer retirar la vivienda del terreno, se podrían retirar las soldaduras y volver a transportar el módulo en un tráiler especializado.
Detalle pérgolas sin estructura internaestructura
